HXGN-12箱型固定式環網開關設備
?
HXGN-12箱型固定式環網開關設備概述：
（1）HXGN17□-12型箱型固定式金屬封閉開關設備(簡稱環網柜)，額定電壓12kV、額定頻率50Hz的交流高壓成套設備裝置，主要用于三相交流環網，終端配電網和工業用電設備，起接受、分配電能和保護等作用，它也適于裝入箱式變電站。
（2）本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《 額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、IEC60694《高壓開關設備和控制設備共用條款》標準的要求。并具有“五防”聯鎖功能。

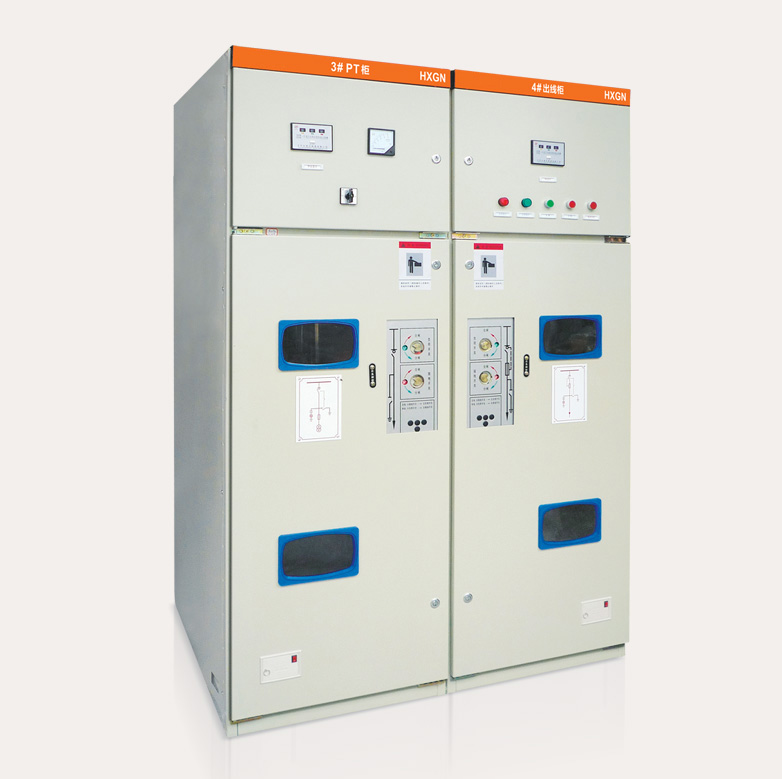

HXGN-12箱型固定式環網開關設備
HXGN-12箱型固定式環網開關設備正常使用條件:
■ 周圍環境溫度上限+40℃，下限-15℃；
■ 海拔高度不大于1000m；
■ 相對溫度日平均值不大于95%，月平均值不大于90%；
■ 無火災、爆炸危險及劇烈振動的場所；
■ 周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染。
HXGN-12箱型固定式環網開關設備結構特點:
■ 采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸；
■ 既可配FN12-12型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器；
■ 體積小，免維修，三相聯動結構，具有明顯的隔離斷口；
■ 負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝(FZ N 25不可倒裝)；
■ 可手動和電動操作，可具有遠方遙控功能；
■ 設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防“功能；
a、負荷開關合i7時，接地開關無法合i7，前門無法打開；
b、負荷開關分閘時，接地開關可以合l，當接地開關處于合閘時，前門可以打開；
c、接地開關合閘時，負荷開關無法合閘，前門板可以打開；
d、接地開關分閘時，負荷開關可以分、合閘，前門板無法打開；
e、電纜下進線時，在進線有電時，無論負荷開關處于合閘或分閘位置電磁鎖控制前門板，使其 無法打開；(除用專用鑰匙緊急解鎖外)
■ 負荷開關采用聯動防護絕緣活門或透明絕緣罩，遮擋帶電觸頭，確保人身安全；
■ 采用正面操作維護，可靠墻安裝；
■ 前面門裝有觀察窗，可清楚觀察柜內元件工作狀況；
?
